有機ELディスプレイメーカーの各社サブピクセル配列

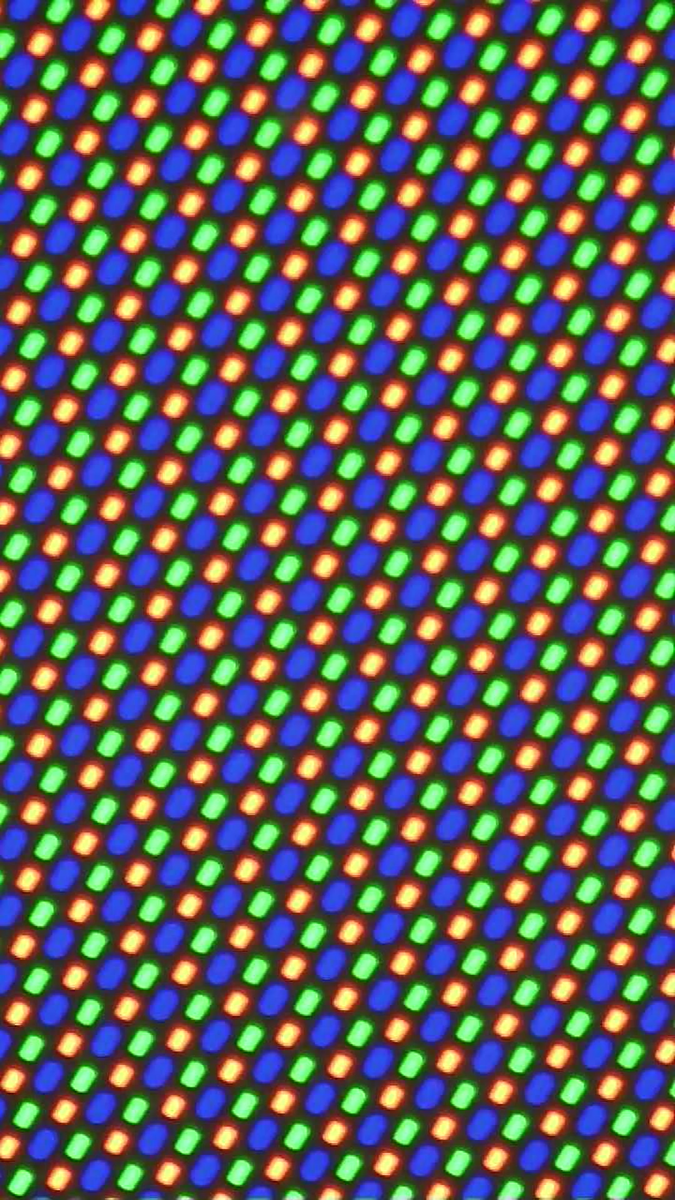

BOE

周冬雨排列(俗語)

Huawei P40 (Notebookcheckより)

【家電量販店で触れる端末】

Huawei P40 / arrows 5G / F(x)tec Pro 1

国内向けLG V60がLGDかBOEかは不明

EverDisplay(EDO)

RGB Delta配列

Lenovo Tab P11 Pro(Notebookcheckより)

【家電量販店で触れる端末】

Lenovo Tab P11 Pro / NEC LAVIE T11(T1195/BAS)

LG Display(LGD)

LG Velvet(Notebookcheckより)

30倍のマイクロスコープ程度だとLGDとSDCのパネルの見分けはまずつきません。

ThinkPad X1 Fold

PenTileが考案されたころ、かなり初期に考案された配列を採用しています。

【家電量販店で触れる端末】iPhone 12 / LG style 3 / Pixel 4 /ThinkPad X1 Fold

Samsung Display(SDC)

Diamond Pixel

Galaxyや他社端末とiPhoneでは微妙に形が違います。

SDCのPenTileは非常に多いので割愛。以下詳しくまとめられていたサイトです。

Subpixel Zoo
A Catalog of Subpixel Geometry

【家電量販店で触れる端末】iPhone 12 Pro / Xperia 5 II /Galaxy Note 20 Ultra ・・・沢山

おまけ

RGB Stripe

SHARP

sharp aquos zero2 oled subpixel
AQUOS zero2
ちょっとスマホカメラだと撮りずらい。

前からずっと気になっていたSHARP製有機ELパネルの配列です。

サブピクセルのイラスト。

サブピクセルはすべて四角ですが、配列がこんな感じというのを表しているだけであり開口率は正確ではありません。

個人的に少し独特な配列を期待していたところはあります。

【家電量販店で触れる端末】AQUOS zero2 / AQUOS zero5G basic

TCL China Star Optoelectronics Technology(TCL CSOT)

Motorola Razr(Notebookcheckより)

Samsungと同じような感じですが、緑がハッキリと楕円になっているため見分けがつきます。これが例の真珠配列っていうやつなのですかね。

【家電量販店で触れる端末】TCL 10 Proのみ(2020/11月03日現在)

Tianma

RGB-Delta配列ですが、ZenFone 4 ProとROG Phoneではサブピクセルの形が変化しています。

【家電量販店で触れる端末】ROG Phone 3 / ROG Phone II

Visionox

RedMagic 5S (Notebookcheckより)

Tianmaと似たようなRGB-Delta配列です。

Diamond PixelのようなPenTileですとRGB Stripeに比べサブピクセル総数は80%ほどになりますが、、RGB-Delta配列だとさらに低い70%程度になってしまいます。

【家電量販店で触れる端末】Rakten BIG / Axon 10 Pro 5G / Mi Note 10 / Mi Note 10 Lite / LG G8X ThinQ(ケース側)


AU Optronics(AUO)、EverDisplay Optronics(EDO)、Royole製ディスプレイの配列は不明です。なにせ確認できてる搭載端末もかなり少ないので……。

これからVisionoxパネルやBOEパネルは触れる機会が増えそうですが、LGDはひょっとしたらiPhoneかHuawei端末…いや、iPhoneぐらいになるかもしれません。
